JNDQYQ多功能糧倉深層扦樣器說明書

一 概述

JNDQYQ多功能糧倉深層扦樣器是選用三洋生產的吸塵器電機由我公司改制而成的專用設備。該產品吸取國內外同類型產品之優點，設計改進的一種新型扦取深層糧食及布設電纜、投放藥物等作業。

整機具有結構緊湊合理，運轉平穩，性能穩定，操作方便等優點。是適用于扦取稻谷、小麥、玉米的必備品。

二 技術參數

型號	主機功率	電壓	扦樣深度
JDNQYQ	1200W 1400W	220V 50Hz	0～6m 0~10m
JDNQYQ	1400W 1500W	220V 50Hz	0~10m 0~15m
JDNQYQ	1600W	220V 50Hz	0~20m
JDNQYQ	1800W	220V 50Hz	0~30m

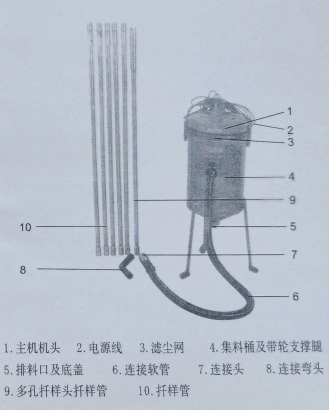

三 產品結構圖

四 裝箱清單

當您開箱時，請核點裝箱單

1、起子 一把

2、刷帚 一支

3、產品合格證 一張

4、操作說明書 一本

五 使用指導

1、JDNQYQ型扦樣器，拆開包裝先將三只支撐腿與集料桶固定。

2、檢查排料口底蓋活頁及螺栓在運輸過程中是否變形或松動脫落。

3、接上主機電源（220V）后，開機檢查電機是否正常運轉，排料口底蓋活頁是否合上，然后可以進行扦樣操作。

4、扦樣作業：將扦樣管8連接在連接頭7上（將連接頭7的外套往后拉接上扦樣管，松手即可開始扦樣。啟動電機然后徐徐地將扦樣管插入糧堆，隨著清晰的吸糧聲平緩的將扦樣管，開機繼續下管。重復類似操作扦至所需深度。

5、扦樣作業：在10米內作業時好選擇扦樣管9與連接彎管8連接，這樣會使軟管減少損壞。

六 注意

一、扦樣器：

1、啟動電機后隨吸糧聲平緩的下管，若插入半根后再開機會吸不起糧。

2、下幾根管后要停機，放出桶內糧食，否則桶裝滿后就不再能吸糧（一般情是停機后會自動放糧）。

3、對雜質粉塵較重的扦樣過程中要注意清掃濾塵網，停機后松開機頭卡扣，取出機頭拿出濾塵網，用毛刷清掃去粉塵后再裝好工作，否則粉塵積量太厚會影響效果。

4、每次卸糧后，底蓋上的糧屑要清盡，否則卡在底口處會產生密封不妤, 漏氣影響扦樣效果。

5、扦樣管連接口處要上緊到位, 不影響密封效果。

6、旋轉下壓扦樣管組，只能順時針方向旋轉, 否則接口處會松開甚至脫落掉入糧堆。

7、操作過程中軟管盡量小拐些彎越直越好，才能減少管道阻力損失。

8、小麥側壓力大，下管達15米深度后, 需要由2人同時加力下壓 (需要時可以卡上加力鉗, 由2人同時下壓或旋轉下壓) 這是正常的, 特別是單管達18、 19米深度時，需要2人盡力下壓。若下到底時，感覺明顯不同，也不再有糧吸起聲。

9、遇到雜物阻擋時，若是紙片、塑料薄膜等, 可以加力沖破 但若是玉米芯、雜草團堵塞住管內孔后，只能卸管清除后重新下管。這種惰況下開機沒有糧粒被吸起聲，要及時關機分析原因。另外感覺到主機機頭不正常發熱 (燙手) 也要及時停機, 檢查原因, 否則會燒壞電機。

二、吸塵器：

1、過濾網未安裝到位，就操作本機時，將使灰塵進人馬達，從而損壞吸塵器。

2、使吸塵器避開爐子或其它熱源。否則高溫將使本機的塑料部件變形和變色。

3、請勿讓吸塵器接觸殺蟲劑。勿用苯，稀釋劑、汽油或其它油類物質擦拭, 否則可能會引起充形或破裂。清洗機體或軟管時，請將軟布浸上中性清潔劑來擦凈。

4、封閉吸塵人口或讓灰塵堵寒軟管時，將降低馬達效率。

5、在吸塵器移動中，千萬勿按鎖鈕。

6、切勿存放于易燃、易爆及腐蝕性物體附近，或室外及一些潮濕的地方。

7、請勿弄濕上機體，否則可能引起觸電及故障。

8、請勿傾倒吸塵器或在機體傾斜時吸塵, 否則可能引起觸電及故障。

9、請及時清除筒內的垃圾和污水，以免導致惡臭及馬達損傷。

10、絕對勿吸取下列物質，否則這些物質可能會損壞本機或引起火災。
* 燃著的香煙
* 針或刀片
* 汽油和稀釋劑之類的易燃物

11、下列做法將會縮短軟管的使用壽命：
* 存放時， 將軟管彎曲成銳角
* 拉動軟管時用力過大
* 在軟管上壓放重物或踩踏軟管

12、使用后，請從電源上拔出插頭。拔出插頭時應拿插頭，而非電源線。拉電源線可能會導致短路。

13、長時間和連續使用可能引起排除的空氣和吸塵器本體發熱。然而，這并非功能失常。

14、當吸塵之處非常臟，以及定期吸塵時，要在其完全充滿之前，將吸塵器騰空。頻繁將吸塵器騰空時，會延長馬達壽命，并保持強犬的吸力。

15、若本吸塵器電源線損壞，為避免危險，務必請廠家指定維修處更換之。

16、請勿將吸塵器作玩具使用，當附近有兒童或體弱者，請不要靠近使用。

七 保養維護

1、開箱及使用后，請及時將各零部件清點，并收放好, 以免丟失。

2、每次使用后，清理干凈主機、濾塵網及軟管上的粉塵, 罩上防塵罩, 放置在干燥通風處，并注意防止日曬、高溫、化學藥劑及有機溶劑的浸蝕。

3、每次使用前，先上緊嵩條支撐腿的緊固螺栓，并啟動電機，檢查主機空載運轉是否正常。

4、濾塵網上灰塵隨時要掃除干凈，若發現濾塵網破損, 應及時更換。嚴禁不裝濾塵網或使用破損濾塵網開機運行。

5、若發生使用故障，請參考 ”常見故障表“ 進行排除，亦可與本所或代銷部門聯系維修。

八 常見故障表

故障	可能原因	參考解決方案
主機不運轉	電壓未接通	檢查機外電源各部聯接
吸力不足，管內無糧流	集料桶已滿	排出桶內糧食
	濾塵網阻塞太嚴重	拆出清理濾塵網
	排料口未密封好	清除底蓋上雜物，注意貼正貼緊。
	軟管彎頭破損漏氣	用不干膠帶纏繞密封
	管內糧食或雜物堵塞	停機后，向上拔起約0.5米稍抖動后再開機。若內孔被雜物塞牢，只能卸管清除
	供電電壓不足	了解并改善供電狀況
主要機件損壞		聯系維修或更換有關機件
