HGT-1000小麥玉米容重器說明書

HGT——系列容重器，是桉照輕工業部頒發的技術標準設計制造的

一、用途

糧食的自然容重是評定其等級的主要依據之一。容重器系列就是測定糧食（小麥類、玉米類、豆類）的自然容重的儀器。計量單位為克/升。具有操作方便、計量準確等優點，本儀器廣泛適用于糧食進出口岸、儲運、收購、商檢及加工部門。

二、規格

容重筒容積	1000ml±1.0ml
大稱量	1000g
小分度	1g
靈敏度	3mm/500mg
副標尺示值允差	±200mg
主標尺示值允差	±500mg
空秤變動	<±100mg

三、結構原理

容重器由重量計量系統、容積計量系統及收裝箱等組成。

1、重量計量系統由不等臂杠桿和靈敏度調節裝置組成。副標尺刻度0~100g、小分度值為1g，主標尺以每100g一檔，刻度為0~900g。主、副標尺均雙面刻度。靈敏度在出廠前已調妥，使用中不宜隨意調節。

2、容積系統由容重筒、中間筒、谷物筒、漏斗、排氣錘及插片等組成。

3、被測物從谷物筒進入，通過中間筒落入容量筒成自然排列，然后將容量筒懸掛在雙標尺計量杠桿上，用主、副標尺上大、小游砣進行平衡，然后，在標尺上讀得被測物的自然容重值。

四、安裝程序

1、將HGT——系列容重器置于平穩的工作臺上，開啟收裝箱，取出所有部件，將立柱旋于箱蓋的立柱座上，擰緊螺母，隨即將支架裝在立柱上，擰緊螺母，然后把雙標尺計量杠桿尾端套在視準器框內，在此同時把雙標尺計量杠桿上的支點刀輕輕放在支點刀承上，檢查支點刀和重點刀是否卡住，如有此種現象，應加以糾正。

2、將放有排氣錘的容重筒掛在雙標尺計量杠桿重點刀的吊環上，隨后將大、小游砣移至 “0” 點分度處，捻動平衡砣，使雙標尺計量杠桿尾端在視準器框內上下均勻擺動，擺動幅度在周期內，距視準器上下距離不大于1mm空秤調整。

五、操作方法

HGT一1000型測定小麥 (使用30乳白色漏斗孔徑)：

1、空秤平衡調整后，取出容量筒內的排氣錘，將容量筒固定在 “容重器操作底板” 的筒座上(操作底板的尺寸規格為300*l60*20mm，由糧食部門統一制造，用戶自備)，將插片插入容量筒的豁口槽中，然后將排氣錘放在插片上，再將中間筒套在容量筒上備用。

2、按照《國家糧油檢驗操作規程》進行操作，將處理好的測試物置于有出口的木盤（300*300*400mm）內，木盤的出口擱在谷物筒的邊上，以約45°的傾斜角度將測試物均勻注入谷物筒內，直至離筒口1mm左右為止，倒去留在木盤內多余的測試物。

3、把谷物筒套在中間筒上，用手指輕輕按漏斗門上的扣板，使測試物自然流入中間筒內，此時左手握住谷物筒與中間筒的連接處，右手平捏插片的把手，輕快平穩的抽出插片，使測試物隨排氣錘落入容量筒內，隨機插片的尖角平貼于容量筒槽肩上，（此時刀尖不能接觸測試物）輕快流暢的插入豁口槽中，直到手柄緊貼容量筒的外壁為止。（操作時不宜用力過大，以免震動容量筒影響測定結果）。

4、依次取下谷物筒、中間筒、容量筒，用右手輕壓插片，左手握住容量筒把留剩在插片上多余的測試物倒去。將容量筒放平穩，再將插片從豁口中輕快平穩的抽出。

5、將容量筒掛在雙標尺計量杠桿重點刀的吊環上，移動主、副標尺上的游砣，來平衡容量筒中測試物的重量。大、小游砣在主、副標尺上的示指之和即為容量筒中以剩測試物的實際重量。

HGT-1000B型測定玉米（使用40天藍色漏斗孔徑）：

1、孔秤平衡調整后，取下容量筒，這時排氣錘應在容量筒內將容量筒固定在 “容重器操作底板” 的筒座上（底板尺寸規格為300*160*20mm，由糧食部門統一制造，用戶自備），將插片插入容量筒的豁口槽中，再將中間筒套在容量筒上備用。

2、按照《國家糧油檢驗操作規程》進行操作，將處理好的測試物置于有出口的木盤（300*300*400mm）內，木盤的出口擱在谷物筒的邊上，以約45°的傾斜角度將測試物均勻注入谷物筒內，直至離筒口1mm左右為止，倒去留在木盤內多余的測試物。

3、把谷物筒套在中間筒上，用手指輕輕按漏斗門上的扣板，使測試物自然流入中間筒內，此時左手握住谷物筒與中間筒的連接處，右手平捏插片的把手，輕快平穩的抽出插片，使測試物隨排氣錘落入容量筒內，隨機插片的尖角平貼于容量筒槽肩上，（此時刀尖不能接觸測試物）輕快流暢的插入豁口槽中，直到手柄緊貼容量筒的外壁為止。（操作時不宜用力過大，以免震動容量筒影響測定結果）。

4、依次取下谷物筒、中間筒、容量筒，用右手輕壓插片，左手握住容量筒把留剩在插片上多余的測試物倒去。將容量筒放平穩，再將插片從豁口中輕快平穩的抽出。

5、將容量筒掛在雙標尺計量杠桿重點刀的吊環上，移動主、副標尺上的游砣，來平衡容量筒中測試物的重量。大、小游砣在主、副標尺上的示指之和即為容量筒中以剩測試物的實際重量。

HGT-1000A型測定小麥和玉米：

操作方法參照以上HGT-1000型測定小麥和HGT-1000B型測定玉米的方法。

注意：測定小麥必須用裝有30乳白色漏斗孔徑的谷物筒

測定小麥前排氣錘必須放在插片上

測定玉米必須用裝有40天藍色漏斗孔徑的谷物筒

測定玉米前排氣錘必須放在容量筒內

測定結果：

沒份樣品應作雙實驗，二次測定值應在±3g以內，求其平均值，即為測定容重的實際結果，如果二次之差超過±3g時，取原樣品作第三次實驗，以近的兩次求得平均值。確定自然容重。

注意事項：

1、測定前應仔細清除容量筒底部和排氣錘接觸面的粘著物。

2、清潔容量筒的豁槽口，不得嵌有物品。

3、使用中如插片抽插不流暢受到震動或阻力時應重新測試。

六、使用與保養

1、儀器必須保存于干燥、通風及無腐蝕性氣體的室內。

2、使用后應將它拆散，擦凈后放入收裝箱中。

3、雙標尺計量杠桿上刀刃儀器收藏時應擦油，以防腐蝕。儀器使用中應將油擦凈，刀口及整個形狀均不能碰撞，以免發生移位影響稱量的準確度。

4、容量筒內如有灰塵糧削在使用前應檢查清楚。

5、使用半年后，應用相當量的四級砝碼進行檢驗，如不符合技術要求，應立即停止使用，進行修理。

6、產品自出廠在之日起1年內質量問題實行三保。

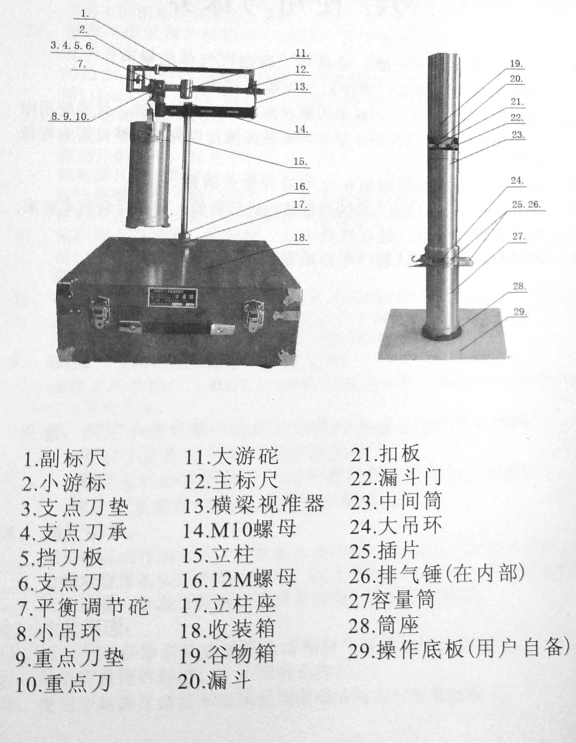

七、產品結構圖

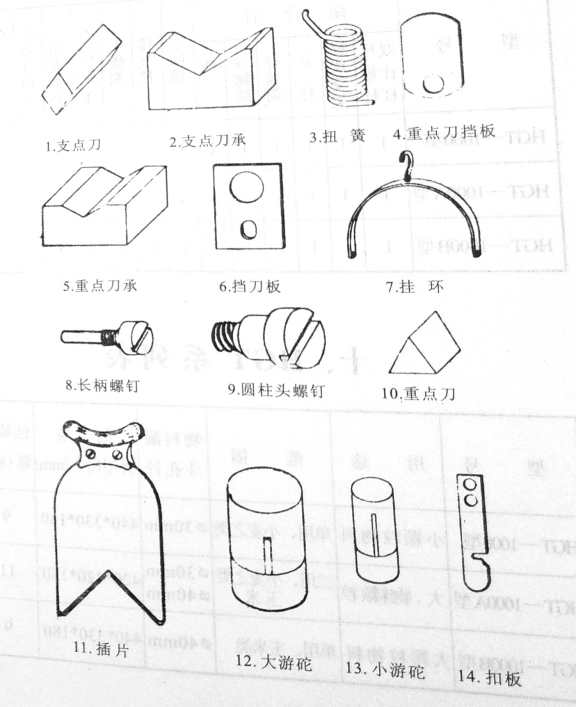

八、易損零件圖
