GHCS-1000糧食谷物容重器說明書

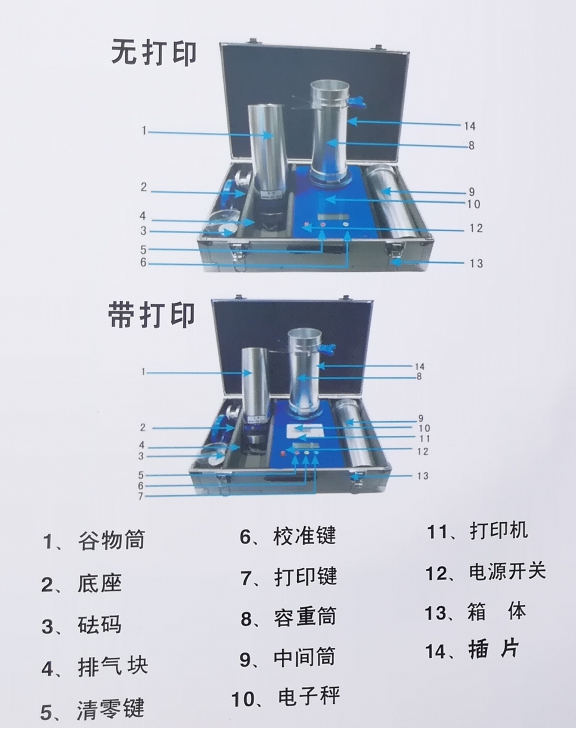

GHCS-1000糧食谷物容重器結構示意圖

章 概述

一、用途、特點

GHCS-1000糧食谷物容重器是新型糧食質量檢驗儀器。它不僅可以測量小顆粒糧食，如稻谷、小麥、高粱等，也可以測量大顆粒糧食，如玉米等。

谷物容重器采用先進的電子稱重技術和計算機技術，實現了稱重顯示和自動計算打印測量結構，具有操作簡單直觀、精確度高、測量速度快等特點。

二、型號、規格說明

GHCS-1000 小顆粒有效容重1000ml

GHCS-1000A 兩用有效容重1000ml

GHCS-1000B 大顆粒有效容重1000ml

根據被測量谷物顆粒大小，設定兩種規格

1、料斗直徑30mm，適用于小顆粒糧食品種；

2、料斗直徑40mm，適用于大顆粒糧食品種。

三、 主要技術指標

容重器大工作稱重	5000土2g
容重器小工作稱重	1g
容重器分辨率	1g
容重筒容積	1000土1.5ml
供電電源	220V 10W
工作條件壞境溫度	5°C一40°C
相對濕度	<90%RH
測量方式	組合式測量
外形尺寸	485mmX330mmX150mm
重量	11Kg

第二章 工作原理及結構

一、工作原理

利用帶有排氣砣的容重筒，使被測試樣均勻的分布在容重筒內，然后檢驗被測試樣單位體積的質量，以“g/1（克/升）”表示，從而反應試樣籽粒的實際容量。

二、結構

容重器由電子稱重系統(以下簡稱電子秤)、容重筒、谷物筒和中間筒構成。

其中電子秤采用了高精度稱重傳感器和數字顯示電路組成。 針對電 子秤校準和清零功能及整機自動計算的需要， 在機內安裝了單片機處理系統。

第三章 安裝及校準

一、安裝

1、 打開儀器箱，針對不同糧食品種，選定谷物漏斗(出廠時安裝了 測量大顆粒谷物用漏斗)， 正確連接。

2、 將容重筒底固定到水平鐵板上( 300mmX200mmX20mm， 自備) 。

二、電子秤校準

連接 “電源線" -->打開 “開關” 鍵 --> 按一次 “校正” 鍵 (儀器顯示 “C L E A r”) --> 清理 “托盤” 雜物 --> 再按一次 “校正“ 鍵(儀器顯示 “L O A d”) --> 放上 “1000g砝碼”--> 按一次 “校正” 鍵 (儀器發出 “滴滴” 兩聲, 同時顯示1000g/L) --> 儀器校正完成, 恢復到稱重狀態

注：校正過程中可能出現一次不能校正到位，請重新校正一次或多次。

第四章 容重測量

一、 測量準備

1、 先將 “插片″ 插入容重筒將排氣塊置于插片上。

2、 將容重筒平穩放于電子天平秤面上，顯示器顯示重量。

3、 按 “清零” 鍵， 顯示器顯示 “0” ， 清零完成。

4、 如果按壓一次不能完全歸零， 可多按幾次方可完成清零。

5、 樣品制備按 小顆粒執行標準：GB5498_85 大顆粒執行標準：GB1353_2009

二、 谷物容重測量

1、 先將容重筒安裝在鐵板底座上， 然后把插板插入容重筒插板植內， 并將排氣駝平置于插板之上， 套好中間筒。

2、 將制備的試樣倒入谷物筒內， 裝滿刮平。 再將谷物筒套在中間筒上， 打開漏斗開關， 讓谷物自由下落至中間筒內， 關閉漏斗開關。 用手握住谷物筒與中間筒的結合處，將插片迅速抽出，待排氣砣和試樣落入容重筒后，再將插板插入割口槽中，依次取下谷物筒、中間筒和容重筒，倒凈容重筒插片上多余的試樣，抽出插片，將容重筒平穩地放在電子秤上稱重。

3、 數字平穩顯示后， 按 “打印” 鍵， 即可打印測量結果。

三、 結束測量

1、 按 “電源” 鍵， 關閉電源， 撥下電源插頭。

2、 清潔， 擦凈容重筒( 特別是內壁) 等各部件。

3、 按正確位置， 將全部部件組合嵌入儀器箱內， 關閉儀器箱。

注: 固定使用時可使容重器各部件置于試驗桌面，穩定位罩，按 次序整齊排放。 測量應嚴格按國家標準執行。

第五章使用注意事項及維護

使用注意辜項

1、 注意整機清潔， 特別是斗門、 插板、容量筒內壁和電子秤臺面的清潔。

2、 輕拿輕放， 嚴禁容量筒、 中間筒和谷物簡碰撞， 防止變形。

3、 電子秤臺面必須清潔， 稱重之后， 隨時取下容量筒。

4、 嚴禁敲擊或直接振動臺面電子秤， 不得利用電子秤稱量容重器規定以外的物品， 以免損傷儀器。

5、 嚴禁非專業人員拆裝本儀器。

二、 維護

1、 按規定進行定期檢定。

2、 長期停用時， 應清潔各部件之后裝箱，保存在干燥的無腐蝕性氣體的環境中。

3、 此打印機為熱敏打印機， 無需更換色帶。

4、 打印機上紙:

1在接通電源的情鞏下如圖旋轉打印機上的旋鈕至開鎖狀充

2輕按旋轉按鈕, 即打印機蓋板打開, 按如圖方式放入打印紙

3蓋上蓋板即換紙完畢

第六章 儀器成套性

一、部件清單

GHCS-1000系列谷物容重器出廠時包括下列部件：

1、主機（包括外殼、電子秤及打印機）；

2、谷物筒；

3、中間筒；

4、容重筒；

5、排氣塊；

6、底座；

7、30mm谷物筒；

8、40mm谷物筒；

9、插板；

10、1000校準砝碼；

二、文件清單

儀器包裝內附文件：

1、產品使用說明書一份：

2、產品出廠檢驗合格證一份

第七章 運輸和貯存

在正確包裝條件下，容重器運輸方式不限。但在裝卸時應注意輕拿輕放，避免碰撞倒置，嚴禁拋擲。運輸過程中應防止雨淋，防止與腐蝕性較強的物品混裝。

容重器應貯存在—10°C—55°C之間， 通風良好， 干燥無腐蝕性氣體的庫房中, 正常擺放不得超過5層。

第八章 容重器系列產品

大顆粒谷物電子容重器（無打印）

BLH-1000	小顆粒谷物電子容重（無打印）
BLH-1000(P)	小顆粒谷物電子容重 （打印）
BLH-1000A	兩用谷物電子容重器（無打印）
BLH-1000A(P)	兩用谷物電子容重器（打印）
BLH-1000B
BLH-1000B(P)	大顆粒谷物電子容重器（打印）

第九章 質量保證

容重器在正常使用條件下，自產品出售之日起12個月內，如果因產品質量原因而發生的問題，本公司武昌負責維修或更換。超過12個約，維修只收工本費。

當本產品型號發生變化時，恕不一一通知。

本公司負責對產品終身維護。
